네오디뮴 자석 모터란 무엇이며 어떻게 작동합니까?

A 네오디뮴 자석 모터 강력한 네오디뮴-철-붕소(NdFeB) 희토류 자석을 로터에 내장 또는 장착하여 회전에 필요한 자기장을 생성하는 고효율 영구자석 동기모터(PMSM) 또는 브러시리스 DC 모터(BLDC)입니다. 회전자에 자기장을 생성하기 위해 전기 에너지를 소비하는 기존 유도 전동기와 달리 네오디뮴 자석 모터 에너지 생성물이 도달하는 영구 자석으로부터 회전자 자속을 유도합니다. 50 MGOe(메가가우스 에르스텟) 이상 , 로터 구리 손실을 완전히 제거하고 일상적으로 95%를 초과하는 효율 수준을 가능하게 합니다. 국제에너지기구(IEA)에 따르면, 전기 모터 구동 시스템은 대략 전 세계 전력 소비의 45% 전기 자동차, 산업 자동화 및 HVAC 시스템에서 유도 모터에서 네오디뮴 기반 영구 자석 설계로의 지속적인 전환은 세계 경제에서 진행 중인 가장 영향력 있는 에너지 절약 전환 중 하나를 나타냅니다.

자성 재료의 주요 응용 분야 살펴보기

네오디뮴 자석 모터란 무엇이며 어떻게 작동합니까?

네오디뮴 자석 모터는 전자석이 아닌 소결된 네오디뮴-철-붕소 영구 자석에 의해 회전자의 자기장이 생성되고, 고정자 권선을 전자적으로 정류하여 회전자가 정밀한 동기로 따르는 회전 전자기장을 생성함으로써 회전이 이루어지는 전기 모터입니다. 기본적인 작동 원리는 고정자 코일에 의해 생성된 회전 자기장과 회전자에 내장된 고정 자극 사이의 상호 작용과 관련됩니다. 네오디뮴 자석은 시중에서 판매되는 영구 자석 재료 중 가장 높은 자기 잔류성(Br)과 보자력(Hc)을 갖기 때문에 선택됩니다. 일반적인 N52 등급 네오디뮴 자석은 대략 다음과 같은 잔류성을 나타냅니다. 1.44~1.48 테슬라 그리고 본질적인 보자력을 초과하는 11,000에르스텟 . 이러한 자석이 Halbach 어레이 또는 로터의 기존 표면 장착 구성으로 배열되면 고정자의 교번 극과 상호 작용하는 강력하고 안정적인 자속을 생성합니다. 홀 효과 센서 또는 리졸버로부터 위치 피드백을 수신하는 모터 컨트롤러는 고정자와 회전자 필드 사이의 최적의 토크 각도를 유지하는 신중한 시간 순서에 따라 고정자 위상에 전원을 공급합니다. 회전자 자석은 자체 자속을 생성하므로 회전자에 자화 전류를 공급할 필요가 없으며 고정자 권선, 자성 강철 적층 및 베어링에서만 손실이 발생합니다. 이 우아한 작동 원리는 네오디뮴 자석 모터 상업적으로 실행 가능한 다른 모터 토폴로지보다 전기 입력 단위당 더 많은 기계적 전력을 제공합니다.

네오디뮴 영구 자석의 재료 과학

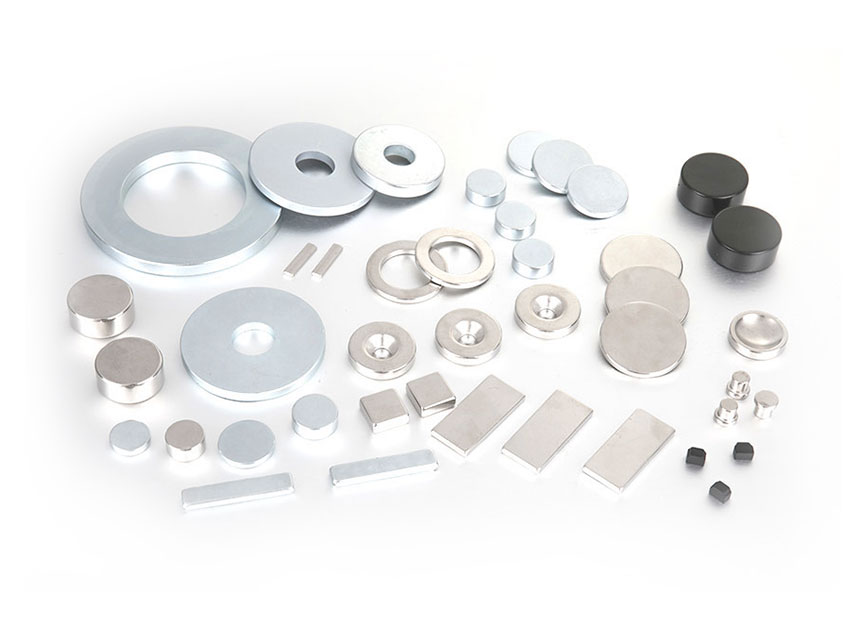

네오디뮴 자석 모터의 성능은 1984년에 발견되어 어떤 가격에서도 가장 강력한 영구 자석 소재로 정제된 네오디뮴-철-붕소 화합물의 놀라운 자기 특성에 직접적으로 기인합니다. NdFeB 자석을 이전 제품인 페라이트(세라믹) 자석 및 사마륨-코발트 자석과 구별하는 주요 자기 측정 기준은 다음과 같습니다.

• 최대 에너지 곱(BHmax): 네오디뮴 자석은 다음의 BHmax 값을 달성합니다. 30~52 MGOe 이는 페라이트 자석의 경우 1~5 MGOe, 사마륨-코발트의 경우 15~30 MGOe에 불과합니다. 이는 네오디뮴 로터가 물리적으로 4~10배 더 큰 페라이트 로터와 동일한 자속을 생성할 수 있어 현대 모터의 특징인 모터 크기와 무게의 극적인 감소를 가능하게 함을 의미합니다. 네오디뮴 자석 모터 디자인.
• 자기 잔류성(Br): N52 등급 NdFeB는 자화 후에도 1.44~1.48테슬라의 자속 밀도를 유지합니다. 주어진 공극 자속 밀도를 달성하는 데 필요한 자석 재료의 단면적은 잔류성에 반비례하므로 고Br 자석을 사용하면 더 좁고 가벼운 회전자가 가능합니다.
• 고유 보자력(Hci): N45SH 또는 N48UH와 같이 종종 "H" 접미사로 지정되는 모터 응용 분야용으로 설계된 고보자력 등급은 고정자 필드 및 고온에서 최대 섭씨 150~220도 . 에 발표된 연구에 따르면 응용 물리학 저널 , NdFeB 입자 경계에 디스프로슘 또는 테르븀을 추가하면 자구 벽을 고정하여 보자력이 증가하지만 잔류성은 약간 감소합니다.

중요한 고려 사항 네오디뮴 자석 모터 설계는 자석의 온도 계수입니다. NdFeB의 잔류성은 대략 다음과 같은 비율로 감소합니다. 섭씨 1도당 0.10% ~ 0.12% 온도가 상승하고 보자력은 더욱 급격히 떨어집니다. 섭씨 120도에서 표준 N등급 자석은 실온 보자력의 20~30%를 잃을 수 있습니다. 이것이 바로 모터 제조업체가 고온 등급을 선택하고 회전자의 열 동작을 주의 깊게 모델링하여 자석이 전체 속도 및 부하 범위에 걸쳐 안전한 작동 범위 내에 유지되도록 보장하는 이유입니다.

네오디뮴 자석 모터와 다른 모터 기술 비교

엔지니어가 유도 전동기, 스위치드 릴럭턴스 모터 또는 페라이트 영구 자석 모터와 비교하여 네오디뮴 자석 모터를 평가할 때 네오디뮴 설계는 더 높은 재료 비용과 희토류 원소 생산과 관련된 공급망 영향에도 불구하고 지속적으로 우수한 전력 밀도와 효율성을 제공합니다. 아래 표는 견인력 및 산업용 애플리케이션을 위한 모터 기술 선택에 영향을 미치는 주요 성능 매개변수를 정량적으로 비교한 것입니다.

오늘날 네오디뮴 자석 모터는 어디에 사용됩니까?

네오디뮴 자석 모터는 전기 자동차 산업에서 지배적인 추진 기술이 되었고, 고성능 산업용 서보 시스템에서 선호되는 선택이 되었으며, 항공기 및 해양 선박의 전기화를 가능하게 하는 구성 요소가 되었습니다. 이러한 모터가 가장 큰 영향을 미치는 특정 부문은 다음과 같습니다.

• 전기 자동차 견인 모터: 전 세계적으로 판매되는 배터리 전기 자동차와 플러그인 하이브리드 자동차의 대다수는 네오디뮴 자석 모터 기본 구동 장치로 사용됩니다. 일반적인 승용차용 EV 견인 모터에는 다음과 같은 요소가 포함됩니다. 1.0kg과 2.5kg 네오디뮴 자석의 정확한 양은 모터 정격 출력과 특정 로터 토폴로지에 따라 달라집니다. Adamas Intelligence의 2023년 시장 분석에 따르면 전 세계 전기 자동차 부문은 약 20,000톤의 네오디뮴-철-붕소 자석 2022년에는 EV 생산이 가속화되면서 2030년까지 이 수치가 두 배 이상 증가할 것으로 예상됩니다. 최신 EV의 NEDC 또는 WLTP 주행 범위는 모터 효율에 직접적인 영향을 받습니다. 효율 이득의 각 백분율은 대략적으로 다음과 같이 해석됩니다. 2%~3% 추가 범위 동일한 배터리 용량을 사용하므로 자동차 제조업체는 영구 자석 모터 설계를 최적화하는 데 막대한 투자를 합니다.
• 산업 자동화 및 로봇공학: 로봇팔, CNC 공작기계 축, 반도체 제조 장비 등의 위치를 정하는 고정밀 서보 모터에는 거의 보편적으로 네오디뮴 로터가 사용된다. 높은 토크 대 관성 비율 네오디뮴 자석 모터 가속률을 가능하게합니다 초당 10,000회전 이상으로 픽 앤 플레이스 로봇이 몇 분의 1초 만에 사이클을 완료할 수 있습니다. 이러한 모터의 제로 백래시, 고강성 응답은 웨이퍼 스테퍼 및 광학 정렬 시스템에 필요한 서브미크론 위치 정확도에 필수적입니다.
• 풍력 터빈 발전기: 멀티 메가와트 풍력 터빈용 직접 구동 영구 자석 발전기는 기존 풍력 터빈에서 가장 유지 관리 집약적이고 고장이 발생하기 쉬운 구성 요소인 기어박스를 제거합니다. 6메가와트 직접 구동 해상 풍력 발전기는 다음을 포함할 수 있습니다. 600킬로그램 터빈 블레이드와 동일한 저속으로 회전하는 대구경 로터에 네오디뮴 자석이 배열되어 있습니다. 기어박스 손실을 제거함으로써 얻는 효율성은 터빈의 25년 설계 수명 동안 더 높은 자석 비용을 보상하는 것 이상입니다.
• 항공우주 및 방위: 보다 전기적인 항공기 계획과 새로운 전기 수직 이착륙(eVTOL) 도시 항공 이동 차량은 가능한 최고 중량 대비 출력 비율을 갖춘 모터를 요구합니다. 에이 네오디뮴 자석 모터 항공우주 애플리케이션용으로 설계된 이 제품은 다음을 초과하는 지속적인 전력 밀도를 달성할 수 있습니다. 킬로그램당 5킬로와트 이는 동일한 정격 전력의 유도 전동기의 약 두 배입니다. 이러한 중량 절감은 모터 질량 1kg이 탑재량 또는 범위를 감소시키는 항공기에서 가장 중요합니다.
• 가전제품 및 가전제품: 무선 진공 청소기, 헤어드라이어, 컴퓨터 냉각 팬 및 드론 추진 시스템의 브러시리스 DC 모터는 모두 소형 네오디뮴 자석을 사용하여 매우 컴팩트한 폼 팩터에서 필요한 토크를 전달합니다. 고급 무선 진공 모터가 과도하게 회전합니다. 100,000rpm 네오디뮴 로터가 제공하는 자속 밀도 덕분에 손바닥에 딱 맞습니다.

네오디뮴 자석 모터 제조: 주요 공정 단계

고성능 네오디뮴 자석 모터를 생산하려면 소결 자석 블록을 로터 적층 스택에 정밀하게 통합한 후 자화, 동적 밸런싱 및 엄격한 최종 라인 테스트를 거쳐 효율성과 열 성능을 검증해야 합니다. 중요한 제조 단계는 다음과 같습니다.

1. 고정자 코어 어셈블리: 일반적으로 두께가 0.20~0.35mm인 얇은 게이지 전기강판 적층은 펀칭 또는 레이저 절단, 적층, 용접 또는 연동됩니다. 고정자 슬롯은 절연되어 있으며 미리 형성된 구리 코일은 자동 권선 기계를 사용하여 삽입됩니다. 고전력 밀도 트랙션 모터의 경우 직사각형 구리선으로 만든 헤어핀 권선이 더 높은 슬롯 채우기 계수(최대 70% ~ 75% 원형 와이어 권선의 경우 45% ~ 55%에 비해 저항이 감소하고 냉각이 향상됩니다.
2. 로터 자석 삽입: 부식을 방지하기 위해 정확한 치수로 가공되고 니켈, 에폭시 또는 알루미늄으로 코팅된 네오디뮴 자석 블록은 로터 적층 스택의 슬롯에 삽입됩니다. 내부 영구 자석(IPM) 설계에서 자석은 영구 자석 토크 외에 자기 저항 토크를 생성하는 V자형 또는 델타형 공동에 묻혀 있습니다. 자석은 회전자의 표면 속도에 따라 고온 에폭시, 케블라 포장 또는 고정 슬리브로 고정될 수 있습니다.
3. 자화: 일단 조립되면 로터는 다음을 초과하는 펄스 자기장을 생성하는 고자기장 자화 장치에 배치됩니다. 30,000에르스텟 , 원하는 극 패턴으로 네오디뮴 소재를 포화시킵니다. 완전히 조립된 모터의 현장 자화도 일반적입니다. 조립 중에 강하게 자화된 회전자를 취급할 필요가 없기 때문입니다.
4. 동적 밸런싱: 왜냐하면 로터는 네오디뮴 자석 모터 EV 애플리케이션에서 15,000rpm을 초과하는 속도로 작동하는 경우가 많기 때문에 매우 엄격한 등급(일반적으로 ISO 1940-1에 따라 G2.5 또는 G1.0)으로 균형을 맞춰야 합니다. 불균형 힘은 회전 속도의 제곱에 따라 증가하므로, 몇 그램-밀리미터의 잔류 불균형이라도 최고 속도에서 허용할 수 없는 진동과 베어링 하중을 생성할 수 있습니다.
5. 최종 조립 및 테스트: 고정자와 회전자가 결합되고 베어링이 안착되며 엔드 실드가 고정됩니다. 모든 생산 모터는 권선 저항, 절연 저항, 역기전력 파형 분석, 무부하 전류 및 전체 부하 효율 매핑을 포함한 일련의 자동화된 테스트를 거칩니다. 에이 네오디뮴 자석 모터 자동차 견인용으로 제작된 제품은 15년간의 차량 서비스를 시뮬레이션하는 열충격 주기 및 진동 테스트도 통과해야 합니다.

네오디뮴 자석 모터 기술의 과제와 향후 발전

성능상의 이점에도 불구하고 네오디뮴 자석 모터는 희토류 공급망 집중, 가격 변동성, 고온에서의 영구 자기소거 위험이라는 세 가지 중요한 과제에 직면해 있습니다. 희토류 원소인 네오디뮴, 프라세오디뮴, 디스프로슘 및 테르븀은 주로 단일 지리적 지역에서 채굴 및 처리되며 이러한 화학적으로 유사한 원소를 분리하려면 환경 집약적인 용매 추출이 필요합니다. 이에 대응하여 모터 설계자는 두 가지 보완적인 전략을 추구하고 있습니다. 첫 번째는 자석 내부의 네오디뮴 알갱이 표면에만 디스프로슘이나 테르븀 등의 얇은 층을 적용해 과도한 희토류 소비를 줄이는 입계 확산 기술이다. 30% ~ 50% 동등한 강제력을 달성하면서. 두 번째는 절대 최대 전력 밀도가 최우선 요구 사항이 아닌 애플리케이션을 위해 페라이트 자석 또는 스위치드 릴럭턴스 원리를 사용하는 희토류가 없거나 희토류가 감소된 모터 토폴로지를 개발하는 것입니다. Oak Ridge National Laboratory에서 발표한 연구에서는 페라이트 기반 동기식 릴럭턴스 모터가 다음을 달성할 수 있음을 보여주었습니다. 전력 밀도의 85% ~ 90% 훨씬 낮은 비용으로 동급의 네오디뮴 모터를 생산할 수 있지만, 토크 수준이 높을수록 효율 격차가 더 커집니다. 미래의 네오디뮴 자석 모터 프리미엄 EV, 항공기 및 정밀 서보를 위한 고성능, 고비용 NdFeB 모터와 추가 몇 퍼센트의 효율성이 자석 비용을 정당화하지 못하는 가격에 민감한 응용 분야를 위한 저가형 대체 모터 기술이라는 두 가지로 나뉘게 될 것입니다.

네오디뮴 자석 모터에 대해 자주 묻는 질문

네오디뮴 자석 모터는 시간이 지남에 따라 자성을 잃을 수 있습니까?

지정된 온도 범위 내의 정상적인 작동 조건에서 네오디뮴 자석 모터 수십 년 동안 자화를 유지합니다. 적절하게 선택된 등급의 보자력은 고정자 필드와 진동으로 인한 자기소거를 방지하기에 충분합니다. 그러나 자석의 최대 작동 한계를 초과하는 온도(일반적으로 고온 등급의 경우 섭씨 150~180도)에 지속적으로 노출되면 자성이 부분적이고 영구적으로 손실될 수 있습니다. 이것이 바로 모터 열 관리와 예상 핫스팟 온도에 맞는 올바른 자석 등급 선택이 필수적인 설계 고려 사항인 이유입니다.

네오디뮴 자석 모터의 수명이 끝나면 어떻게 되나요?

모터 내부의 네오디뮴 자석은 회전자의 자기를 없애고 자석을 제거한 후 새 모터에서 직접 재사용하거나 새 자석 분말로 재처리하는 재활용 과정을 통해 회수할 수 있습니다. 유럽 ​​연합의 지속 가능한 주요 원자재법 및 기타 지역의 유사한 법률은 자석 재활용 인프라에 대한 투자를 촉진하고 있습니다. 현재의 습식 야금 및 건식 야금 재활용 경로는 함유된 희토류 원소의 90% 이상을 회수할 수 있지만, 재활용 비용은 산화 네오디뮴 가격이 상승할 때만 경쟁력이 유지됩니다.

네오디뮴 자석 모터의 효율은 부하에 따라 어떻게 변합니까?

A 네오디뮴 자석 모터 넓은 부하 범위에 걸쳐 상대적으로 평평한 효율 곡선을 유지하며 일반적으로 정격 부하의 25%~120%에서 90% 이상을 유지합니다. 이는 출력 토크에 관계없이 자화 전류가 일정하게 유지되기 때문에 경부하에서 효율이 크게 떨어지는 유도 전동기와는 대조적입니다. 넓은 고효율 창은 도시 주행 중 넓은 속도와 토크 범위에서 작동하는 전기 자동차에 네오디뮴 모터가 선호되는 이유 중 하나입니다.

무거운 희토류 원소 없이 네오디뮴 자석 모터를 만드는 것이 가능합니까?

예, 중희토류 미함유 네오디뮴 자석 모터 최고 작동 온도가 대략 섭씨 120도 미만으로 유지되는 응용 분야를 위한 설계가 이미 생산 중입니다. 이러한 모터는 일반적으로 2미크론 미만의 매우 미세한 입자 크기를 가진 네오디뮴-철-붕소 자석을 사용하며, 이는 디스프로슘이나 테르븀이 필요 없이 입자 경계 고정을 통해 보자력을 증가시킵니다. 고온 견인 모터의 경우, 입자 경계 확산 기술은 각 자석 입자 주위에 얇은 디스프로슘이 풍부한 쉘을 적용하여 전체 중희토류 함량이 1중량% 미만인 높은 보자력을 달성합니다.

는 네오디뮴 자석 모터 전기 기계 에너지 변환의 진정한 단계 변화를 나타내며, 상용 모터 기술 중 최고의 토크 밀도와 효율성을 제공합니다. 전기 자동차, 산업 자동화, 재생 가능 에너지 및 항공우주 부문 전반에 걸쳐 널리 채택된 것은 네오디뮴-철-붕소 영구 자석의 탁월한 자기 성능의 직접적인 결과입니다. 희토류 공급망 및 비용 변동성에 대한 우려가 계속해서 대체 모터 토폴로지에 대한 연구에 동기를 부여하고 있지만, 이러한 모터를 통해 측정 가능한 에너지 절약 및 탄소 배출 감소는 향후 수십 년 동안 글로벌 전기화 노력의 초석으로 남을 것입니다.
