스피커 자석은 무엇을 합니까? 유형, 성능 및 선택에 대한 완벽한 가이드

스피커 자석은 전기 신호를 물리적인 음파로 변환하는 핵심 에너지 변환 부품입니다. 자석이 없으면 스피커 드라이버가 공기를 이동할 수 없고 소리도 생성되지 않습니다. 자석의 유형, 크기 및 재질은 스피커의 효율성, 주파수 응답, 왜곡 수준 및 열 안정성을 직접적으로 결정합니다. 전문 스피커 캐비닛용 드라이버를 지정하는 오디오 엔지니어, 헤드폰을 평가하는 소비자, 휴대용 Bluetooth 장치용 구성 요소를 선택하는 제품 디자이너라면 스피커 자석을 이해하는 것이 필요한 음향 성능을 달성하는 데 필수적입니다.

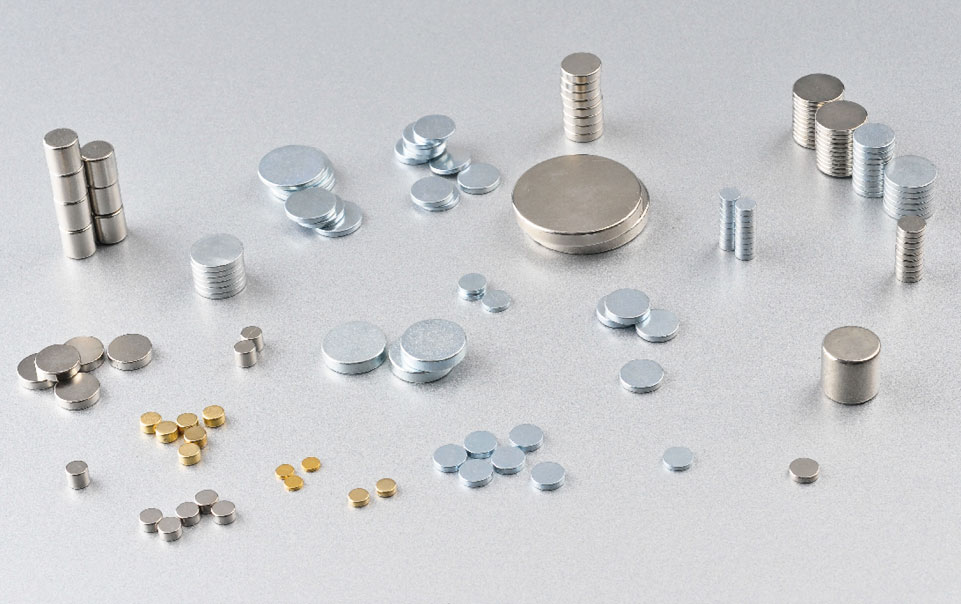

당사 제품을 방문하려면 클릭하세요: 소결된 NdFeB 자석

1. 스피커 자석의 작동 원리

스피커 자석은 교류 오디오 전류를 전달하는 보이스 코일이 변동하는 힘을 생성하고 콘이나 다이어프램을 구동하여 사운드를 재생하는 정자기장을 생성함으로써 작동합니다. 전기 역학 또는 이동 코일 원리로 알려진 이 작동 원리는 1925년에 처음 상용화되었으며 오늘날까지도 지배적인 스피커 기술로 남아 있습니다.

모든 다이내믹 스피커의 기본 이벤트 순서는 다음과 같습니다.

• 오디오 증폭기는 전자 주위에 감겨진 원통형 와이어 코일인 보이스 코일에 교번 전기 신호를 전달합니다.
• 보이스 코일은 자기 회로의 좁은 틈 안에 위치하며, 자속 밀도가 가장 높은 영역(테슬라 또는 가우스로 측정)에 정확하게 위치합니다.
• 플레밍의 왼손 법칙에 따르면 코일의 전류와 자기장 사이의 상호 작용은 스피커 축을 따라 힘, 즉 로렌츠 힘을 생성합니다.
• 오디오 신호의 극성과 진폭이 교대로 바뀌면 코일과 부착된 콘이 앞뒤로 움직이면서 주변 공기를 압축하고 희박화하여 음압파를 생성합니다.

영구 자석의 역할은 보이스 코일 갭에서 강력하고 안정적이며 균일한 자기장을 유지하는 것입니다. 자기장이 강하다는 것은 단위 전류당 더 많은 힘을 의미하며, 이는 직접적으로 더 높은 감도로 해석됩니다(1미터에서 1와트당 dB SPL로 측정). 일반적인 고품질 네오디뮴 스피커 자석 시스템은 다음과 같은 갭 자속 밀도를 달성합니다. 1.2~2.0 테슬라 , 유사한 물리적 크기의 기존 페라이트 시스템의 경우 0.8–1.2 Tesla와 비교됩니다.

2. 어떤 종류의 스피커 자석을 사용할 수 있나요?

상업적으로 사용되는 주요 스피커 자석 재료에는 페라이트(세라믹), 네오디뮴(NdFeB), 알니코 및 사마륨 코발트(SmCo)의 네 가지가 있습니다. 각각은 서로 다른 스피커 디자인과 시장 부문에 적합한 고유한 자기적, 열적, 경제적 특성을 가지고 있습니다.

2.1 페라이트(세라믹) 스피커 자석

페라이트 자석은 전 세계적으로 가장 널리 사용되는 스피커 자석 유형으로, 생산량 기준으로 생산되는 모든 스피커 드라이버의 약 60~65%를 차지합니다. 스트론튬 또는 바륨 페라이트로 제작된 이 자석은 부서지기 쉽고 무겁고 적당한 자속 밀도(0.35~0.43 Tesla 잔류성)를 생성하지만 가격이 매우 저렴하여(일반적으로 동급 네오디뮴 자석 가격의 1/5 미만) 무게가 중요한 제약이 아닌 가정용 오디오, 자동차 및 소비자 가전 스피커에 기본 선택됩니다.

• 잔류성(Br): 0.35~0.43T
• 보자력(Hcj): 150~280kA/m
• 최대 작동 온도: 250°C
• 상대 비용 지수: 1x(기준선)
• 내식성 : 우수 (코팅 불필요)

2.2 네오디뮴(NdFeB) 스피커 자석

네오디뮴 스피커 자석은 영구 자석 소재 중 가장 높은 에너지 밀도를 제공하므로 동일하거나 우수한 음향 출력에서 훨씬 더 작고 가벼운 스피커 설계가 가능합니다. NdFeB 자석은 무게의 약 1/5, 부피의 1/3로 페라이트 자석과 동일한 보이스 코일 갭 플럭스를 생성할 수 있습니다. 이 특성으로 인해 네오디뮴은 전문 오디오 드라이버, 헤드폰, 이어폰, 휴대용 스피커 및 무게나 크기가 제한된 모든 응용 분야에서 가장 중요한 선택이 되었습니다.

• 잔류성(Br): 1.0–1.45 T(등급에 따라 다름)
• 보자력(Hcj): 875~2,400kA/m
• 최대 작동 온도: 80~200°C(등급에 따라 다름, 표준 N35~N52 및 고온 등급 SH, UH, EH, AH)
• 상대 비용 지수: 5~10x 페라이트
• 내식성: 코팅이 없으면 불량함; 일반적으로 Ni-Cu-Ni 또는 에폭시 코팅

네오디뮴 스피커 자석의 중요한 한계는 온도 민감도입니다. 보자력은 80°C 이상으로 크게 떨어지며 지속적인 고전력 작동은 표준 등급에서 돌이킬 수 없는 자기소거를 일으킬 수 있습니다. 고온 네오디뮴 등급(SH, UH, EH)에는 디스프로슘 또는 테르븀 첨가물이 포함되어 열 안정성을 150~200°C까지 확장하지만 추가 비용이 듭니다.

2.3 알니코 스피커 자석

알니코(알루미늄-니켈-코발트) 스피커 자석은 독특한 음향 특성으로 오디오 커뮤니티, 특히 기타 스피커와 빈티지 하이파이 드라이버에서 높은 평가를 받고 있지만 현대 생산에서는 페라이트와 네오디뮴으로 대체되었습니다. 알니코 자석은 보자력이 상대적으로 낮습니다. 즉, 고전력 작동 중에 강한 외부 자기장이나 스피커 자체의 보이스 코일 자기장에 의해 부분적으로 자기가 소거될 수 있습니다. 이러한 현상은 "자속 변조"라고 알려져 있습니다. 많은 오디오 애호가들은 이러한 특성이 특히 기타 앰프 응용 분야에서 음악적으로 만족스러운 따뜻하고 압축된 음질에 기여한다고 주장합니다.

• 잔류성(Br): 0.7~1.35T
• 보자력(Hcj): 50~160kA/m(매우 낮음)
• 최대 작동 온도: 450~540°C
• 상대 비용 지수: 3~6x 페라이트
• 내식성 : 우수

2.4 사마륨 코발트(SmCo) 스피커 자석

사마륨 코발트 스피커 자석은 모든 자석 유형의 높은 자기 에너지, 온도 안정성 및 내식성의 최상의 조합을 제공하지만 전문적인 전문 및 군용 오디오 응용 프로그램으로 사용이 제한되는 비용 프리미엄이 있습니다. SmCo 자석은 최대 300~350°C까지 자기 특성을 유지하고 표면 코팅 없이 본질적으로 부식 방지 기능을 갖추고 있어 해양 음향 시스템, 항공우주 인터콤 드라이버 및 뜨거운 무대 조건에서 작동하는 고전력 전문 모니터와 같은 극한 환경에서 사용되는 스피커에 적합합니다.

• 잔류성(Br): 0.85~1.15T
• 보자력(Hcj): 1,200~3,200kA/m
• 최대 작동 온도: 300~350°C
• 상대 비용 지수: 15~25x 페라이트
• 내식성 : 우수 (코팅 불필요)

3. 어떤 스피커 자석 소재가 가장 성능이 좋나요?

단일 스피커 자석 소재가 보편적으로 가장 좋은 것은 없습니다. 성능 리더십은 우선순위가 지정되는 특정 기준에 따라 달라집니다. 네오디뮴은 에너지 밀도와 중량 효율성을 주도합니다. 페라이트는 비용 및 열 신뢰성 측면에서 우위를 점하고 있습니다. alnico는 빈티지한 음향 특성을 선도합니다. 사마륨 코발트는 극한 환경 내구성을 제공합니다. 아래 표는 스피커 디자인과 가장 관련이 있는 매개변수 전반에 걸쳐 4가지 재료를 나란히 비교한 것입니다.

표 1: 에너지 밀도, 열 성능, 내식성, 비용 및 일반적인 오디오 응용 분야에 걸쳐 4가지 주요 스피커 자석 재료를 나란히 비교합니다.

4. 자석 크기와 강도가 오디오 품질에 중요한 이유

더 강한 스피커 자석은 직접적으로 감도를 높이고, 높은 전력에서 왜곡을 낮추며, 저음 과도 제어를 향상시킵니다. 이 모든 것이 스피커 성능을 측정 가능하고 청각적으로 향상시킵니다. 자석 성능과 음향 출력 사이의 관계는 Bl 곱(테슬라 단위의 자속 밀도 B와 자기장의 보이스 코일 와이어 길이 l의 곱(미터 단위))에 의해 결정됩니다. Bl이 높을수록 암페어당 더 많은 힘을 의미하며 이는 다음과 같이 해석됩니다.

• 더 높은 감도: Bl = 12 T·m인 스피커는 동일한 입력 전력에서 Bl = 6 T·m인 스피커보다 약 3dB 더 많은 출력을 생성하며 다른 모든 조건은 동일합니다. 실제적인 측면에서 3dB는 앰프 전력의 절반으로 동일한 인지 음량을 의미합니다.
• 낮은 고조파 왜곡: 더 강한 자석은 보이스 코일을 이동의 선형 부분 내에서 더욱 견고하게 제어하여 고조파 왜곡을 생성하는 비선형 편위를 줄입니다. 정격 전력에서 0.5% 미만의 THD를 목표로 하는 전문 우퍼에는 일반적으로 15~22T·m의 Bl 값이 필요합니다.
• 더 나은 과도 응답: 자석의 전자기 감쇠(Q 인자, 특히 Qes로 측정)는 일시적인 충격 이후 콘이 이동을 멈추는 속도를 제어합니다. Bl이 높을수록 Qes가 감소하여 저음을 강화하고 타악기의 빠른 어택 사운드 재현이 향상됩니다.
• 향상된 전력 처리: 더 강한 자기장은 자속 포화가 발생하기 전에 보이스 코일을 통해 더 많은 전류가 흐르도록 하여 스피커의 열적 및 기계적 전력 한계를 증가시킵니다.

4.1 자기 회로와 갭 설계

자석만으로는 갭 자속 밀도를 결정하지 않습니다. 전체 자기 회로(극판, 상단 플레이트 및 갭 형상)의 설계도 똑같이 중요합니다. 스피커 제조업체는 FEA(유한 요소 분석) 자기 시뮬레이션 소프트웨어를 사용하여 회로 형상을 최적화하여 주변 구조로의 누출을 최소화하면서 최대 자속이 보이스 코일 갭으로 전달되도록 합니다. 잘 설계된 페라이트 자기 회로는 잘못 설계된 네오디뮴 시스템보다 성능이 뛰어날 수 있으며 이는 자석 재료 선택보다 전체 시스템 설계의 중요성을 강조합니다.

통풍형 폴 피스(폴 피스와 자석을 통과하는 중앙 구멍)는 최신 고전력 드라이버에 사용되어 보이스 코일 뒤의 공기 압축을 줄이고 자기 어셈블리의 열 저항을 낮춥니다. 갭에 위치한 구리 단락 링(패러데이 링)과 결합된 이 설계 기능은 상위 중역 및 고음 주파수에서 인덕턴스 비선형성 및 상호 변조 왜곡을 더욱 줄여줍니다.

5. 스피커 자석이 다양한 응용 분야에서 사용되는 방법

스피커 자석 선택은 각 시장 부문의 무게, 비용, 전력 및 환경 조건의 우선순위가 다르기 때문에 애플리케이션 카테고리에 따라 크게 다릅니다.

5.1 소비자 홈 오디오 스피커

페라이트 자석은 홈 오디오 우퍼, 미드레인지 드라이버, 대부분의 책장 및 플로어스탠딩 스피커 디자인에 널리 사용됩니다. 일반적인 6.5인치(165mm) 홈 오디오 우퍼는 무게가 450~800g인 페라이트 자석을 사용합니다. 고정식 바닥 캐비닛에서는 자석 무게가 문제가 되지 않으며 페라이트의 비용 이점은 연간 수십만 개의 생산량에서 상당합니다.

5.2 전문가 및 스튜디오 모니터 스피커

전문 스튜디오 모니터와 PA 시스템 드라이버, 특히 트위터와 고출력 미드레인지 압축 드라이버에서 네오디뮴 스피커 자석을 점점 더 많이 사용하고 있습니다. 네오디뮴이 장착된 15인치 전문 우퍼의 무게는 동급 페라이트 모델의 11~13kg에 비해 6kg에 불과합니다. 이는 트럭에 장비를 싣고 라인 어레이를 리깅하는 투어링 엔지니어에게 매우 중요한 무게 감소입니다.

5.3 헤드폰 및 인이어 모니터

거의 모든 최신 다이내믹 헤드폰 드라이버는 네오디뮴 스피커 자석을 사용합니다. 40mm 헤드폰 드라이버의 소형화된 보이스 코일 갭 형상은 적절한 감도(일반적으로 95~110dB SPL/mW)를 달성하기 위해 가능한 가장 높은 자속 밀도가 필요합니다. 프리미엄 헤드폰 드라이버에 사용되는 총 네오디뮴 자석의 무게는 2~5g에 불과하지만 1.5T 이상의 갭 자속 밀도를 생성합니다.

인이어 모니터 및 보청기에 사용되는 평형 전기자 변환기도 정밀 네오디뮴 자석을 사용하지만 선형으로 변환하는 코일이 아닌 전기자가 자기장 내에서 구부러지는 근본적으로 다른 작동 형상을 사용합니다.

5.4 자동차 스피커

자동차 스피커는 역사적으로 페라이트 자석을 거의 독점적으로 사용했지만, 전기 자동차로의 전환으로 인해 프리미엄 OEM 오디오 시스템에서 네오디뮴 스피커 자석의 채택이 늘어났습니다. 무게 감소는 전기 자동차 범위에 측정 가능한 기여를 하며, 전체 12개 스피커 차량 시스템에서 페라이트 도어 스피커를 네오디뮴 등가물로 교체하면 총 오디오 시스템 무게를 3~5kg 줄일 수 있습니다. 이는 작지만 수량화할 수 있는 효율성에 대한 기여입니다.

5.5 휴대용 및 무선 스피커

휴대용 Bluetooth 스피커와 사운드바는 한결같이 네오디뮴 스피커 자석을 사용합니다. 이러한 장치의 음향 문제는 수십 입방 센티미터로 측정된 캐비닛 볼륨에서 직경 40~90mm의 드라이버에서 의미 있는 저음 확장 및 출력을 달성하는 것입니다. 네오디뮴의 탁월한 에너지 밀도만이 이러한 제한된 물리적 형식에서 사용 가능한 감도에 필요한 Bl 제품을 달성하는 것을 가능하게 합니다.

5.6 기타 앰프 스피커

기타 스피커는 알니코 스피커 자석이 페라이트와 함께 상당한 시장 점유율을 유지하는 몇 안 되는 대용량 애플리케이션 중 하나입니다. 알니코가 장착된 기타 스피커는 많은 기타리스트가 "터치 반응형"이라고 설명하는 높은 드라이브 레벨에서의 처짐 및 압축 동작과 관련이 있습니다. 자석은 높은 보이스 코일 전류에서 부분적으로 자기를 없애고 플럭스를 줄이고 많은 사람들이 음악적으로 표현력이 있다고 생각하는 자연스러운 다이내믹 압축을 생성합니다. 이와 대조적으로 페라이트 기타 스피커는 보다 역동적으로 일관되고 효율적으로 유지되는 경향이 있습니다.

표 2: 애플리케이션 카테고리별 스피커 자석 유형 선택. 주요 자석 소재, 기본 선택 근거, 각 시장 부문의 일반적인 드라이버 크기 범위를 보여줍니다.

6. 디자인에 적합한 스피커 자석을 선택하는 방법

최적의 스피커 자석을 선택하려면 대상 B1 제품, 작동 온도 범위, 물리적 봉투, 규제 환경 및 예산 등 5가지 설계 매개변수에 대한 체계적인 평가가 필요합니다.

1단계 - 대상 B1 제품 정의

Thiele-Small 매개변수 모델링을 사용하여 감도, 전력 처리 및 주파수 응답 목표에 필요한 최소 Bl를 설정합니다. 보급형 소비자 스피커는 일반적으로 6~9T·m의 Bl를 목표로 합니다. 전문 운전자는 12~22T·m을 목표로 합니다. 그런 다음 자기 회로 시뮬레이션은 사용 가능한 물리적 봉투 내에서 이 B1을 달성하는 데 필요한 자석 형상을 결정해야 합니다.

2단계 - 열 예산 확인

고전력 드라이버의 보이스 코일 작동 온도는 지속적인 사용 중에 200°C를 초과할 수 있습니다. 표준 네오디뮴 등급(N35–N52)은 80°C 이상에서 비가역적인 자기소거를 겪습니다. 항상 고온 등급을 지정하십시오(전문 드라이버의 경우 SH 최소, 고출력 서브우퍼의 경우 UH 또는 EH). 페라이트와 알니코는 본질적으로 열 안정성이 더 높으며 드라이버의 열 설계를 엄격하게 검증할 수 없는 경우 더 안전한 선택입니다.

3단계 - 물리적 봉투 평가

자동차 도어 패널, 휴대용 장치 또는 슬림 사운드바와 같이 스피커의 외경이나 총 깊이가 제한되어 있는 경우 네오디뮴이 유일한 실용적인 선택입니다. 네오디뮴과 동일한 물리적 부피를 차지하는 페라이트 자석은 자기 에너지의 약 1/8을 제공하므로 적절한 감도를 달성할 수 없습니다.

4단계 - 공급망 및 규제 위험 고려

네오디뮴은 희토류 원소이며 전 세계 네오디뮴 생산량의 약 60~70%가 단일 국가에서 조달되므로 공급망 집중 위험이 발생합니다. 네오디뮴 스피커 자석을 소싱하는 대량 제조업체는 다중 공급업체 자격을 유지하고 무역 정책 개발을 모니터링해야 합니다. 페라이트 자석은 전 세계적으로 공급 기반이 다양하고 지정학적 위험이 현저히 낮습니다.

5단계 - 프로토타입 제작 및 측정

자석 사양이 선택되면 레이저 도플러 진동계 또는 임피던스 분석기를 사용하여 전체 Thiele-Small 매개변수 세트에 대해 프로토타입 드라이버를 측정해야 합니다. 검증할 주요 측정 매개변수에는 여러 드라이브 레벨에서의 Bl, Qes, Qts, 공진 주파수(Fs) 및 보이스 코일 인덕턴스(Le)가 포함되어 의도된 작동 범위에 걸쳐 선형성을 확인합니다.

7. FAQ: 스피커 자석에 대한 일반적인 질문

결론: 올바른 스피커 자석을 선택하는 것은 엔지니어링 결정입니다

스피커 자석은 상호 교환 가능한 상품이 아닙니다. 자석 유형, 등급 및 회로 형상의 선택은 스피커가 할 수 있는 것과 할 수 없는 것을 직접적으로 정의하는 핵심 엔지니어링 결정입니다. 페라이트는 무게가 제한되지 않는 비용에 민감한 고정 응용 분야에 대한 합리적인 선택으로 남아 있습니다. 네오디뮴은 크기, 무게 또는 최대 감도 요구 사항이 페라이트가 제공할 수 있는 수준을 초과하는 경우 필수적입니다. Alnico는 악기 증폭 분야에서 구체적이고 가치 있는 틈새 시장을 개척하고 있습니다. 사마륨 코발트는 전문적인 전문가 및 국방 분야의 까다로운 열 및 부식 요구 사항을 해결합니다.

글로벌 스피커 자석 시장은 이러한 다양성을 반영합니다. 오디오 애플리케이션에 대한 네오디뮴 자석 수요는 대략 2024년에는 연간 18,000톤 무선 오디오, 전기 자동차, 전문 라이브 사운드의 확장에 힘입어 매년 약 6%씩 성장하고 있습니다. 페라이트 스피커 자석 생산량은 단위 볼륨 면에서 훨씬 더 크지만 네오디뮴이 추가 시장 부문에 침투함에 따라 더 느리게 성장하고 있습니다.

엔지니어와 지정자의 경우 실질적인 교훈은 일관됩니다. 음향 및 물리적 요구 사항에서 시작하여 자기 회로 시뮬레이션을 사용하여 간격 자속 밀도 목표를 도출하고 비용, 온도 및 무게 범위 내에서 해당 목표를 충족하는 자석 재료를 선택합니다. 최고의 스피커 자석은 가장 강력하거나 가장 비싼 자석이 아니라 전체 시스템 설계에 정확하게 일치하는 자석입니다.
