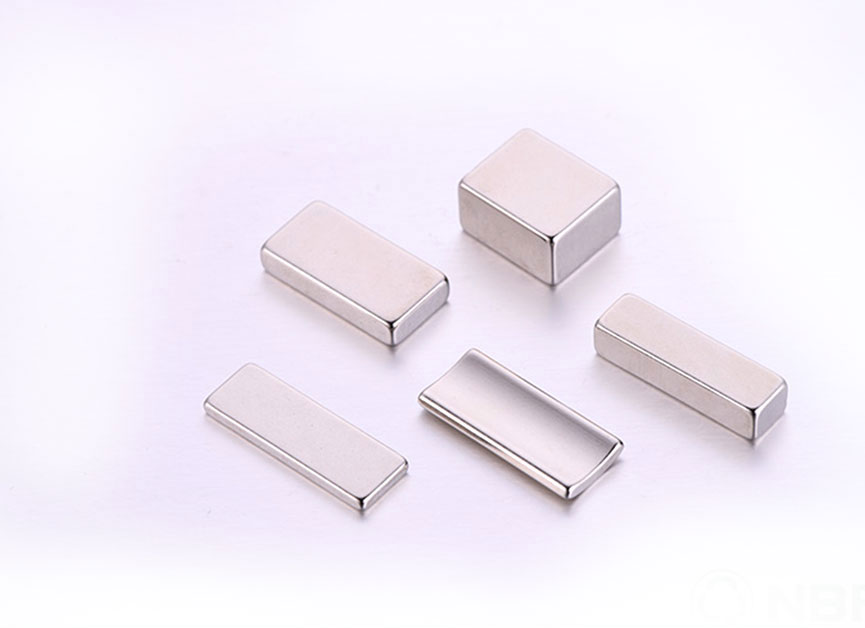

네오디뮴 자석 합금으로 만든 희토류 영구 자석의 일종입니다. 네오디뮴, 철, 붕소(Nd₂Fe₁₄B) . 이는 시중에서 판매되는 영구 자석 중 가장 강한 유형으로, 자기 무게의 1,000배가 넘는 물체를 들어올릴 수 있습니다. 1982년에 처음 개발된 네오디뮴 자석은 전기 자동차 모터와 풍력 터빈부터 스마트폰, 헤드폰, 의료 기기에 이르기까지 현대 기술의 필수 구성 요소가 되었습니다.
네오디뮴 자석은 최종 자기 강도와 성능을 결정하는 정밀한 분말 야금 공정을 통해 제조됩니다. 생산 과정에는 다음과 같은 주요 단계가 포함됩니다.
네오디뮴 자석은 가장 중요한 자기 성능 지표에서 다른 모든 영구 자석 유형보다 성능이 뛰어납니다. 가장 중요한 세 가지 속성은 다음과 같습니다.
네오디뮴 자석은 최대 에너지 곱과 온도 저항을 직접적으로 나타내는 등급으로 분류됩니다. 숫자가 높을수록 자석이 더 강하다는 의미입니다. 문자 접미사는 내열성을 나타냅니다.
| 등급 | BHmax(MGOe) | 최대 작동 온도 | 일반적인 응용 |
|---|---|---|---|
| N35 | 33~36 | 80°C(176°F) | 공예 프로젝트, 센서 |
| N42 | 40~43 | 80°C(176°F) | 모터, 스피커, 클로저 |
| N52 | 50~53 | 80°C(176°F) | 고성능 엔지니어링 |
| N42H | 40~43 | 120°C(248°F) | 자동차, 산업용 모터 |
| N38SH | 36~39 | 150°C(302°F) | EV 모터, 항공우주 |
| N35EH / N35AH | 33~36 | 200°C / 230°C | 고열 산업 시스템 |
표 1: 에너지 제품 값, 온도 등급 및 일반적인 사용 사례가 포함된 일반적인 네오디뮴 자석 등급.
네오디뮴 자석은 다른 일반적인 영구 자석 재료보다 훨씬 더 강력하지만 각 유형마다 비용, 온도 저항 및 부식 동작이 상충됩니다.
| 자석 유형 | BHmax(MGOe) | 최대 온도 | 부식 저항 | 상대 비용 |
|---|---|---|---|---|
| 네오디뮴(NdFeB) | 35~52 | 80~230°C | 나쁨 (코팅 필요) | 중간~높음 |
| 사마륨 코발트(SmCo) | 16~32 | 250~350°C | 우수 | 매우 높음 |
| 알니코 | 1~10 | 540°C | 좋음 | 중간 |
| 세라믹/페라이트 | 1~4 | 250°C | 우수 | 매우 낮음 |
표 2: 다른 영구 자석 유형과 네오디뮴 자석의 성능 비교.
네오디뮴 자석은 비교할 수 없는 크기 대비 강도 비율로 인해 매우 광범위한 현대 기술을 지원합니다. 주요 응용 분야는 다음과 같습니다.
네오디뮴 자석은 글로벌 EV 전환의 기초입니다. 단일 전기 자동차 견인 모터에는 약 네오디뮴 자석 1~2kg , 소형, 고효율 모터를 가능하게 합니다. 직접 구동 발전기를 사용하는 해상 풍력 터빈에는 각각 최대 희토류 자석 600kg , 네오디뮴을 주성분으로 합니다.
거의 모든 현대 전자 장치는 네오디뮴 자석을 사용합니다. 스마트폰 스피커, 노트북 하드 드라이브, 무선 이어버드, 진동 모터는 모두 소형 네오디뮴 자석을 사용합니다. 단일 스마트폰에는 일반적으로 다음이 포함됩니다. 4~8개의 개별 네오디뮴 자석 구성 요소 스피커, 마이크, 카메라 안정 장치 및 자기 충전 시스템 전반에 걸쳐 있습니다.
MRI 기계는 네오디뮴 대신 초전도 자석을 사용하지만 네오디뮴 자석은 수술 도구, 인공와우, 자기 틀니 및 약물 전달 마이크로 장치에 매우 중요합니다. 생체적합성(코팅된 경우)과 정밀한 현장 제어 덕분에 최소 침습적 응용 분야에 이상적입니다.
제조업에서는 식품 가공 라인에서 철 오염 물질을 제거하는 자력선별기, 철판을 다루는 리프팅 장비, 정밀 CNC 기계를 제어하는 서보 모터에 네오디뮴 자석이 사용됩니다. 네오디뮴 자석을 사용한 자기 리프터는 다음을 초과하는 하중을 견딜 수 있습니다. 2,000kg 무게가 5kg 미만인 장치.
인상적인 성능에도 불구하고 네오디뮴 자석에는 사용하기 전에 이해해야 할 중요한 제한 사항이 있습니다.
네오디뮴은 다음과 같이 분류됩니다. 중요한 미네랄 심각한 공급 집중 위험으로 인해 미국, EU 및 기타 여러 정부에 의해. 최근 몇 년간 이상 전 세계 네오디뮴 가공의 85% 중국에서 발생하여 이러한 자석에 의존하는 산업에 지정학적 공급망 취약성을 초래합니다. 희토류 채굴은 또한 방사성 부산물 관리 및 심각한 토지 파괴를 포함한 환경 문제를 수반합니다. 수명이 다한 모터 및 전자제품의 네오디뮴 재활용 프로그램이 확대되고 있지만 현재 회수율은 사용 가능한 희토류 함량의 1% 전 세계적으로.
예. 네오디뮴 자석은 영구 자석이므로 정상적인 조건에서 자성을 무한정 유지합니다. 정격 한도를 초과하는 온도에 노출되거나 강한 반대 자기장에 놓이거나 균열이나 부서짐과 같은 물리적 손상을 받은 경우에만 자기가 소거됩니다.
일반적인 냉장고 자석은 BHmax가 약 2.5mm인 유연한 페라이트 소재를 사용합니다. 1 MGOe . 동일한 물리적 크기의 N42 네오디뮴 자석의 BHmax는 다음과 같습니다. 40 MGOe - 약 40배 더 강력해졌습니다. 1인치 직경의 N42 디스크 자석은 25파운드(11kg) 이상을 담을 수 있는 반면, 같은 크기의 냉장고 자석은 몇 온스를 담을 수 있습니다.
안정적인 실내 온도 조건에서 네오디뮴 자석의 손실은 다음보다 적습니다. 100년마다 자기 강도의 1% . 실용적인 목적을 위해서는 영구적인 것으로 간주됩니다. 실제 자기소거의 주요 원인은 시간이 아니라 열 노출, 물리적 손상, 강한 반대 자기장에 대한 근접성입니다.
"N"은 네오디뮴을 나타내고 그 뒤에 오는 숫자는 MGOe(메가가우스 에르스텟) 단위의 최대 에너지 곱을 나타냅니다. 안 N52 자석 약 52 MGOe의 에너지 제품을 가지고 있어 상업적으로 이용 가능한 가장 강력한 등급입니다. N 수가 높을수록 실온에서 자석이 더 강하다는 의미입니다.
작은 네오디뮴 자석은 일반적으로 조심스럽게 취급하면 안전합니다. 그러나 직경이 약 1인치(25mm)보다 큰 자석은 서로 강하게 맞아서 다음과 같은 원인이 될 수 있습니다. 뼈 골절 또는 꼬집는 부상 . 14세 미만의 어린이, 심박 조율기 착용자 및 자기에 민감한 장비로부터 항상 멀리 보관해야 합니다. 산업용 등급 네오디뮴 자석은 항상 보호 장갑과 분리 도구를 사용하여 취급해야 합니다.
가장 일반적이고 비용 효율적인 코팅은 다음과 같습니다. 니켈-구리-니켈(Ni-Cu-Ni) , 실내 응용 분야에 우수한 내식성을 제공합니다. 실외, 해양 또는 습도가 높은 환경의 경우 에폭시 또는 파릴렌 코팅이 탁월한 보호 기능을 제공합니다. 금도금 네오디뮴 자석은 장식용 또는 생체 적합성 의료용으로 사용할 수 있지만 가격이 상당히 높습니다.
네오디뮴 자석 탁월한 자기 에너지 밀도와 컴팩트한 크기를 결합한 가장 강력한 영구 자석입니다. 네오디뮴, 철, 붕소로 제작된 이 디스크는 소형 소비자 등급 디스크부터 대형 산업용 블록까지 다양하며 모두 뛰어난 특성을 제공하는 동일한 기본 Nd2Fe₁₄B 결정 구조를 공유합니다. EV 모터에 전원을 공급하거나, 이어버드의 스피커를 구동하거나, 수술 도구를 제자리에 고정하는 등 네오디뮴 자석은 현대 기술 인프라의 핵심입니다. 등급, 제한 사항 및 안전한 취급 방법을 이해하면 모든 응용 분야에 효과적으로 선택하고 사용할 수 있습니다.
