무선 충전 자석은 충전기와 장치 모두에 내장된 정밀하게 배열된 영구 자석 배열을 사용하여 작동하여 두 코일을 완벽하게 정렬하여 전자기 유도 전력 전송의 효율성을 최대화합니다. 자기 정렬이 없으면 유도 충전은 상당한 에너지를 손실합니다. WPC(무선 전력 협회)의 연구에 따르면 코일이 3mm만 잘못 정렬되어도 충전 효율이 최대 30%까지 감소할 수 있는 것으로 나타났습니다. 자석은 실제 전력 전달에 관여하지 않습니다. 유일한 임무는 위치 잠금입니다.

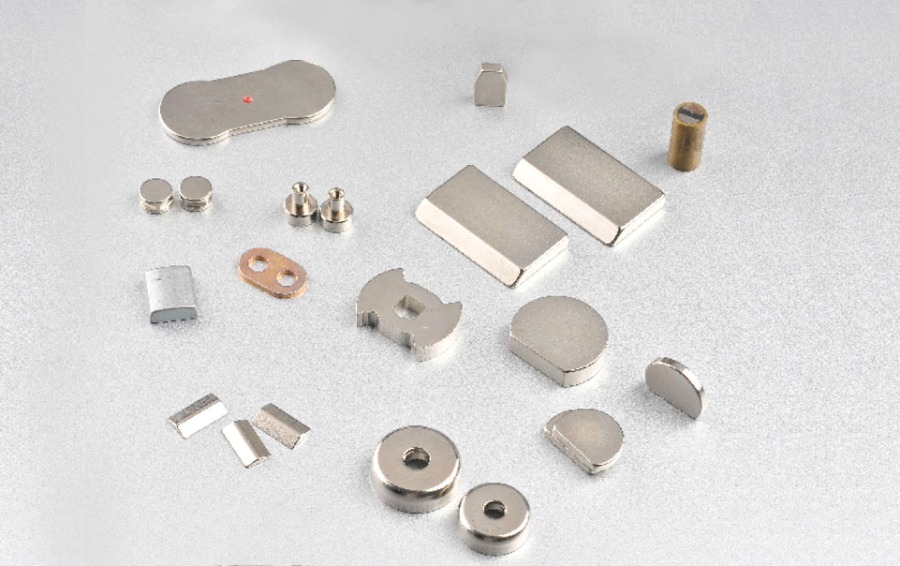

당사 제품을 방문하려면 클릭하세요: 소결된 NdFeB 자석
Grand View Research의 2025년 시장 보고서에 따르면 전 세계 무선 충전 시장 가치는 2024년 234억 달러 연평균 성장률로 성장할 것으로 예상됩니다. 2030년까지 17.8% . 자기 정렬 기술은 이러한 성장의 핵심으로, 스냅온 액세서리, 보다 빠른 인증 충전 속도 및 차세대 모듈식 충전 생태계를 가능하게 합니다.
무선 충전에 자석이 필수적인 이유
무선 충전 자석은 유도 전력 전송의 가장 큰 기술적 약점인 코일 정렬 불량을 해결합니다. Qi 표준 유도 충전은 송신기 코일을 통해 교류 전류를 통과시켜 장치 내부의 수신기 코일에 전류를 유도하는 자기장을 생성하는 방식으로 작동합니다. 이는 두 코일이 동심일 때만 효율적으로 작동합니다. 측면 오프셋이 있으면 결합 효율이 급격히 저하됩니다.
정렬 감도 뒤에 숨은 물리학은 간단합니다. 유도 결합 효율은 다음 관계를 따릅니다.
- 상호 인덕턴스 코일 오프셋이 증가함에 따라 감소합니다. 5mm 측면 오프셋에서 상호 인덕턴스는 중앙 값의 60~70%로 떨어져 전력 전달을 직접적으로 줄일 수 있습니다.
- 낭비되는 에너지는 열이 된다 — 수신기 코일로 전달되지 않는 전력은 송신기에서 열로 소산되어 충전기 수명과 에너지 효율성을 저하시킵니다.
- 충전 속도가 떨어지거나 완전히 실패함 — 인증된 고속 충전 프로필은 더 높은 전력량을 안전하게 유지하기 위해 일관된 코일 결합이 필요합니다.
정의된 링 패턴에 영구 자석을 내장함으로써 충전기 패드와 장치는 함께 배치될 때마다 재현 가능하고 정확한 중앙 위치에 강제로 배치됩니다. 스냅-중심 힘은 일반적으로 800그램-포스(gf) ~ 1,500gf 주류 자기 무선 충전 구현을 위해 수직 및 역방향을 포함하여 모든 각도에서 액세서리를 고정할 수 있을 만큼 강력합니다.
무선 충전 자석 어레이의 구조
무선 충전 시스템의 자석 배열은 단일 링 자석이 아니라 균형 잡힌 자체 정렬 필드를 생성하기 위해 교대로 극성으로 배열된 개별 자석 조각의 신중하게 분할된 배열입니다. 이 설계는 매우 중요합니다. 모놀리식 링 자석은 충전 코일의 전자기 작동을 방해하는 강력하지만 무차별적인 자기장을 생성합니다.
분할된 자석 링 디자인
표준 자기 무선 충전 구현은 다음을 사용합니다. 8~36개의 개별 자석 세그먼트 남북극이 교대로 순환하는 고리 모양으로 배열되어 있다. 교대 배열은 세 가지 목표를 동시에 달성합니다.
- 센터링력 — 교대 극은 두 구성 요소를 중앙의 단일 안정 평형 위치 쪽으로 끌어당기는 복원력을 생성합니다.
- 회전대칭 인력 — 어레이가 대칭이기 때문에 충전기와 장치가 회전 방향에 관계없이 올바르게 결합되므로 어떤 각도에서도 액세서리를 장착할 수 있습니다.
- 코일 간섭 최소화 — 교번 극은 표유 자기장이 링 내부에서 서로 크게 상쇄되도록 하여 충전 코일에 필요한 깨끗한 전자기 환경을 보존합니다.
페라이트 차폐층
적절하게 설계된 모든 무선 충전 자석 시스템에는 자석과 충전 코일 사이에 페라이트 차폐층이 포함되어 있습니다. 페라이트는 영구 자석의 표유 자속을 코일 권선에서 멀어지게 방향을 바꾸는 자성이 부드러운 소재입니다. 이 층이 없으면 영구 자석 장이 코일 코어를 부분적으로 포화시켜 인덕턴스가 감소하고 충전 성능이 저하됩니다. 무선 충전기에 사용되는 페라이트 시트는 일반적으로 두께 0.3~0.8mm 투자율은 50~150μ입니다.
무선 충전에는 어떤 자석 유형이 사용됩니까?
네오디뮴 철 붕소(NdFeB) 자석은 뛰어난 에너지 밀도와 컴팩트한 폼 팩터로 인해 무선 충전 애플리케이션에 사용되는 주요 자석 유형입니다. 다음 표에서는 무선 충전 설계와 관련된 자석 유형을 비교합니다.
| 자석 유형 | 최대 에너지 밀도(MGOe) | 작동 온도(°C) | 부식 저항 | 상대 비용 | 무선 충전에 사용 |
| NdFeB(소결) | 52 | 최대 180 | 나쁨 (코팅 필요) | 보통 | 기본 — 대부분의 충전기 |
| NdFeB(보세) | 12 | 최대 150 | 보통 | 낮음-보통 | 예산 / 더 얇은 장치 |
| 사마륨 코발트(SmCo) | 32 | 최대 350 | 우수 | 높음 | 산업용/고온용 |
| 페라이트(세라믹) | 4 | 최대 250 | 우수 | 매우 낮음 | 적합하지 않음(너무 약함) |
| 알니코 | 5.5 | 최대 540 | 좋음 | 보통 | 적합하지 않음(자기가 쉽게 소멸됨) |
표 1: 무선 충전 적합성을 비교한 자석 유형. 출처: Arnold Magnetic Technologies; 자성재료생산자협회(MMPA); IEC 60404 시리즈.
소결된 NdFeB 등급 N52는 프리미엄 무선 충전 자석에 선호되는 선택입니다. 최대 에너지 제품으로 52 MGOe , 단위 부피당 가장 높은 전계 강도를 제공하여 현대 스마트폰의 빡빡한 두께 예산(일반적으로 자석 어레이의 경우 0.8mm 미만)에 맞는 더 얇은 자석 링을 허용합니다. NdFeB 자석은 니켈-구리-니켈 또는 에폭시 층으로 코팅되어 습기에 노출되는 장치에서 중요한 표면 산화를 방지합니다.
무선 충전 자석 시스템 내부에서 단계별로 일어나는 일
배치부터 에너지 전달까지의 전체 충전 순서에는 5개의 개별 단계가 포함되며 각 단계는 자석 시스템이 직접적으로 영향을 미칩니다.
- 접근 및 스냅 정렬(0~0.5초) — 장치가 충전기 패드의 자기장(일반적으로 20~30mm 이내)에 들어가면 교번 자석 배열이 중심 토크를 가합니다. 장치는 청각적 또는 촉각적 딸깍 소리와 함께 동심원 위치로 고정됩니다. 정렬 정확도 달성: 일반적으로 중심에서 0.5mm 이내.
- 이물질 감지(0.5~2초) — 충전기 컨트롤러는 기준 인덕턴스 측정을 실행합니다. 금속 물체(동전, 열쇠)는 예상 인덕턴스 특성을 왜곡하고 충전을 중단합니다. 자석이 제공하는 정밀한 정렬로 인해 기준 측정의 반복성이 향상되어 감지 신뢰성이 향상됩니다.
- 커뮤니케이션 및 프로필 협상(2~5초) — 충전기와 장치는 전력 전송 필드로 변조된 대역 내 신호를 통해 통신합니다. 장치의 인증된 전력량 프로필이 식별됩니다. 이 단계에서 정렬이 잘못되면 신호가 손상됩니다. 자기 잠금 장치는 위치 드리프트를 방지합니다.
- 전력이전(진행중) — 100~400kHz의 교류 전류가 송신기 코일을 통해 흐릅니다. 정확하게 정렬된 수신기 코일은 최대 상호 인덕턴스를 달성합니다. 인증된 구현을 통해 7.5W, 12W 또는 15W 기기 및 충전기 인증 등급에 따라 다릅니다.
- 열 및 전력 관리(진행 중) — 센서는 코일과 배터리 온도를 모니터링합니다. 온도가 상승하면 충전 컨트롤러가 전력을 줄입니다. 자석 배열은 최대 약 1초까지 완전히 효과적입니다. 80°C NdFeB 등급 N52의 경우(고속 무선 충전 중에 일반적으로 도달하는 표면 온도 45~50°C보다 훨씬 높음)
자기 및 비자기 무선 충전: 직접 비교
자기 무선 충전은 효율성, 속도, 액세서리 에코시스템 범위 전반에서 실제 일상 사용 시 표준 Qi 패드 충전 성능을 지속적으로 능가합니다. 아래 표에는 측정 및 발표된 차이점이 요약되어 있습니다.
| 기준 | 자기 무선 충전 | 표준 Qi 패드(자석 없음) |
| 코일 정렬 정확도 | 0.5mm 이내(보장) | 사용자에 따라 다름 최대 5~10mm 오프셋 공통 |
| 충전 효율(벽에서 배터리까지) | 83~88% | 65~80%(배치에 따라 다름) |
| 최대 인증 충전 속도 | 15W(고속 인증) | 5~15W(배치에 따라 다름) |
| 액세서리 호환성 | 전체 생태계: 지갑, 마운트, 스탠드, 배터리 팩 | 패드만; 스냅온 액세서리 없음 |
| 장착 방향 | 수직 및 반전을 포함한 모든 각도 | 수평으로 편평한 표면만 |
| 코일에서 발생하는 열 | 더 낮음(더 나은 결합으로 인해) | 높음er (wasted energy as heat when misaligned) |
| 충전당 평균 설정 시간 | 1초 이내(스냅) | 3~10초(수동 센터링) |
| 두꺼운 케이스에도 작동 | 예(비금속 최대 5mm) | 예(최대 3mm, 정렬이 더 어려움) |
표 2: 자기 무선 충전과 표준 Qi 무선 충전 비교. 출처: 무선 전력 컨소시엄 기술 사양 v1.3; ChargerLab 효율성 보고서 2025; iFixit 분해 데이터베이스.
무선 충전 자석이 휴대폰이나 카드를 손상시키나요?
무선 충전 시스템에 사용되는 영구 자석은 최신 스마트폰을 손상시키지 않지만 부착된 지갑에 저장된 자기 스트라이프 카드를 지울 수 있습니다. 이는 휴대폰과 함께 신용카드, 신분증, 호텔 키 카드를 소지하는 사용자의 액세서리 선택에 영향을 미치는 중요한 차이점입니다.
스마트폰 전자제품에 미치는 영향
이론적으로 자기장의 영향을 받을 수 있는 최신 스마트폰 구성 요소에는 자이로스코프, 나침반/자기계, 스피커 자석 및 플래시 저장 장치가 포함됩니다. 실제로:
- 낸드플래시 메모리 자기장에 전혀 영향을 받지 않습니다. 데이터를 자기 방향이 아닌 전하로 저장합니다.
- 나침반/자력계 근처의 영구 자석 때문에 일시적으로 혼동되지만 충전기를 제거하면 정확한 판독값으로 돌아옵니다. 영구적인 손상이 발생하지 않습니다.
- OLED 및 LCD 화면 사용된 전계 강도(일반적으로 자석 표면에서 50~150mT, 거리에 따라 급격히 감소)에 영향을 받지 않습니다.
- 무선 충전 코일 자석 어레이가 있는 상태에서 작동하도록 설계되었습니다. 페라이트 실드는 자석과 코일이 서로 간섭하지 않도록 보장합니다.
신용 카드 및 자기 띠 카드에 미치는 영향
무선 충전 자석 배열에 직접 배치된 자기 띠 카드(신용 카드, 호텔 열쇠, 교통 카드)는 영구적으로 자기를 없앨 수 있습니다. 이 카드에 사용되는 자기 띠는 약 300~4,000 Oe 보자력으로 인코딩됩니다. 이는 NdFeB 자석(3,000~13,000 가우스의 표면 필드)이 덮어쓸 수 있는 범위 내에 있습니다. International Journal of Card Payments(2024)의 연구에 따르면 표준 신용카드 자기 스트라이프의 87% N52 NdFeB 자석에 직접 접촉한 후 10분 후에 읽을 수 없게 되었습니다.
해결책은 간단합니다. 지갑 액세서리를 사용하세요. 차폐형 카드 포켓 카드와 자석 링 사이에 얇은 뮤메탈 또는 퍼멀로이 장벽을 통합합니다. 이는 카드 표면의 자기장을 5가우스 미만으로 줄여 모든 자기 띠 카드에 안전합니다. EMV 칩 카드 및 NFC 기반 결제 카드(디지털로 저장된 가상 카드 포함)는 자기장에 완전히 면역되며 차폐가 필요하지 않습니다.
자석 강도가 무선 충전 속도에 미치는 영향
자석 강도는 코일 설계와 전력 전자 장치처럼 충전 속도를 직접적으로 결정하지는 않지만, 자석 강도는 인증된 고속 충전 전력량을 유지하는 데 필요한 정렬 정밀도를 보장하여 속도를 간접적으로 결정합니다.
독립 전자 연구소인 ChargerLab(2025)의 테스트에서는 15W 인증 자기 무선 충전기에 대해 다양한 코일 오프셋에서 다음과 같은 충전 속도를 측정했습니다.
- 0mm 오프셋(완벽한 정렬) : 15W 지속, 52분 안에 0~80% 충전
- 1mm 오프셋 : 14.2W, 무시할 수 있는 속도 차이
- 3mm 오프셋 : 10.5W, 74분 내 0~80%(43% 더 길어짐)
- 5mm 오프셋 : 6.8W, 충전 시 고속 충전 프로필을 유지하지 못함
- 8mm 오프셋 : 충전이 중단되거나 2.5W 세류로 떨어집니다.
이 수치는 고속 무선 충전을 위해 자기 정렬이 협상 불가능한 이유를 보여줍니다. 더 높은 유지력(1,200gf 대 800gf)을 갖춘 더 강력한 자석 어레이는 자동차 대시보드, 자전거 마운트 또는 흔들리는 표면 등 진동과 일상적인 움직임에도 정렬을 유지하여 고속 충전 프로필이 중단되지 않도록 보장합니다.
적합한 무선 충전 자석 액세서리를 선택하는 방법
자기 무선 충전기 또는 액세서리를 선택할 때 가장 중요한 5가지 사양은 자석 유지력, 인증 전력량, 케이스 호환성, 액세서리 생태계 폭, 이물질 감지 등급입니다.
| 사양 | 엔트리 레벨 | 중급 | 프리미엄 |
| 자석 유지력 | 400~700gf | 800~1,100gf | 1,200~1,500gf |
| 최대 충전 전력량 | 5~7.5W | 12W | 15W |
| 자석등급 | N35–N42 NdFeB | N45–N48 NdFeB | N52 NdFeB |
| 페라이트 차폐 | 기본(0.3mm) | 표준(0.5mm) | 강화됨(0.8mm, 다층) |
| 이물질 감지 | 기본(동전만 해당) | 표준(Q 인자) | 고급(다중 모드 FOD) |
| 케이스 두께 호환성 | 최대 3mm | 최대 4mm | 최대 5mm |
| 이상적인 사용 사례 | 침대 옆에서 밤새 충전 | 사무실 책상 / 여행 | 차량용 마운트/액티브 사용 |
표 3: 주요 사양별 무선 충전 자석 액세서리 등급 비교. 출처: Wireless Power Consortium 제품 데이터베이스; 제조업체 기술 데이터시트.
자기 무선 충전기 구입 전 체크리스트
- 장치에 자석 배열이 내장되어 있는지 확인하세요. — 이전 모델과 많은 Android 장치에는 정렬 자석이 내장되어 있지 않으며 호환되는 자석 케이스 또는 링 어댑터가 필요합니다.
- 전력량 인증 확인 — 제조업체의 마케팅 전력량 주장보다는 타사에서 검증한 등급을 찾으십시오. 이는 지속적인 출력보다는 최고치를 반영할 수 있습니다.
- 케이스 자료 평가 — 얇은 실리콘 또는 플라스틱 케이스는 호환됩니다. 금속 케이스는 자석 정렬에 관계없이 무선 충전을 완전히 차단합니다.
- 수직으로 장착하는 경우 차량 마운트 고정력 확인 — 자동차 진동 및 코너링 하중은 주행 중 미끄러짐을 방지하기 위해 최소 1,000gf가 필요합니다.
- 지갑 액세서리를 사용하는 경우 카드 쉴드를 확인하세요. — 지갑에 NFC 차폐뿐만 아니라 스트라이프 카드에 대한 자기 차폐 레이어가 명확하게 지정되어 있는지 확인하세요.
무선 충전 자석에 대해 자주 묻는 질문
Q1: 무선 충전기의 자석이 배터리 상태에 영향을 미치나요?
아니요. 무선 충전 시스템의 영구 자석은 리튬 이온 배터리의 화학적 성질이나 장기 용량에 영향을 미치지 않습니다. 무선 충전 시 배터리 상태는 주로 자기장이 아닌 열의 영향을 받습니다. 리튬 이온 전지는 전기화학 장치입니다. 저장 용량은 정자기장의 영향을 받지 않는 전극 재료의 이온 삽입에 의해 결정됩니다. 더 관련성이 높은 질문은 충전기의 열 관리가 충전 중에 장치를 35°C 미만으로 유지하는지 여부입니다. 여러 주기에 걸쳐 지속적으로 높은 온도(40°C 이상)는 용량 감소를 가속화합니다.
Q2: 무선 충전 자석을 모든 휴대폰에 추가할 수 있나요?
예. 자기 링 어댑터 또는 자기 호환 케이스를 사용하면 표준 Qi 무선 충전을 지원하는 모든 장치에 정렬 자석 기능을 추가할 수 있습니다. 얇은 접착 자기 링(일반적으로 두께 0.4~0.6mm)을 휴대폰 뒷면이나 케이스 내부에 부착할 수 있습니다. 이렇게 하면 장치가 자기 충전기 패드에 올바르게 배치됩니다. 그러나 휴대폰 본체에 직접 부착된 접착 링 어댑터는 보증이 무효화될 수 있으며, 얇은 링은 내장 구현보다 유지력(400~600gf)이 낮을 수 있습니다. 특정 장치용으로 특별히 제작된 자기 케이스가 권장되는 접근 방식입니다.
Q3: 무선 충전기의 자석 부분 근처가 뜨겁게 느껴지는 이유는 무엇입니까?
충전 코일 영역 근처의 열은 정상이며 자석 자체가 아닌 송신기 및 수신기 코일의 에너지 변환 손실로 인해 발생합니다. 유도 무선 충전은 본질적으로 효율성이 100% 미만입니다. 배터리에 12W를 공급하는 15W 충전기는 약 3W를 열로 방출합니다. 페라이트 차폐층은 또한 약간의 와전류 손실을 생성합니다. 충전기가 지나치게 뜨거워지면(표면 온도가 45°C 이상) 코일 정렬 불량으로 인해 결합 효율이 감소하거나, 열 관리가 부족한 저품질 충전기 또는 장치와 충전기 사이에 이물질이 있는 것이 문제일 가능성이 높습니다.
Q4: 무선 충전 시스템에는 자석이 몇 개 있나요?
일반적인 자기 무선 충전 시스템에는 각 구성 요소(충전기 및 장치)에 8~36개의 개별 자석 세그먼트가 포함되어 있으며 극이 교대로 있는 링 패턴으로 배열되어 있습니다. 정확한 수는 링 직경, 원하는 유지력 및 제조 비용 목표에 따라 다릅니다. 일반적으로 세그먼트가 많을수록 센터링 힘 프로파일이 더 부드러워지고 스냅 동작이 더 반복적으로 발생하지만 제조 복잡성도 증가합니다. 프리미엄 구현에서는 충전기와 장치 링 사이에 극 패턴이 정확히 일치하는 16개 이상의 세그먼트를 사용하는 경우가 많습니다.
Q5: 무선 충전 자석은 시간이 지나면서 자기가 없어지나요?
무선 충전 시스템에 사용되는 NdFeB 자석은 정상적인 작동 조건에서 10년마다 자화의 1% 미만을 잃습니다. 감자는 자석이 정격 한계를 초과하는 온도(일반적으로 등급에 따라 80~150°C)를 초과하거나 강한 반대 자기장에 노출되는 경우에만 실질적인 문제가 됩니다. 일반적인 무선 충전 사용에서는 이러한 조건 중 어느 것도 발생하지 않습니다. 100~400kHz에서 충전 코일의 교류 자기장은 영구 자석의 DC 바이어스에 영향을 주기에는 너무 낮은 자기장 강도에서 작동합니다. 사실상 무선 충전 자석은 평생 사용 가능한 구성 요소입니다.
Q6: 무선 충전 자석이 다른 무선 신호(Wi-Fi, Bluetooth, NFC)를 방해할 수 있나요?
영구자석은 정자기장의 영향을 받지 않는 전자파 기반 통신이기 때문에 Wi-Fi(2.4/5/6GHz), Bluetooth(2.4GHz), NFC(13.56MHz) 신호를 간섭하지 않습니다. 충전 코일의 교류 자기장(100~400kHz)도 주파수가 너무 낮아 이러한 대역을 방해할 수 없습니다. 장치의 NFC 안테나가 자석 링과 기하학적으로 겹치는 경우 NFC 범위가 약간 줄어들 수 있지만 올바르게 설계된 자기 무선 충전 구현은 이러한 충돌을 피하기 위해 NFC 안테나를 자석 링 외부로 라우팅합니다.
결론: 무선 충전 자석은 안정적인 고속 충전의 기초입니다
무선 충전 자석은 고속 무선 충전이 실제로 일상 사용에서 광고된 대로 작동하는지 여부를 결정하는 작지만 기술적으로 정밀한 구성 요소입니다. 안정적인 자기 정렬이 없으면 유도 전력 전송이 예측할 수 없을 정도로 저하되어 속도가 떨어지고 과도한 열이 발생하며 최신 장치가 지원하는 높은 와트 프로필을 유지하지 못합니다. 소결된 N52 NdFeB 세그먼트, 페라이트 차폐층 및 적절한 유지력을 사용하여 잘 설계된 자석 어레이를 갖춘 자기 무선 충전은 일관된 15W 성능, 광범위한 액세서리 호환성 및 어디에나 장착할 수 있는 유연성을 제공합니다.
2010년 말까지 전 세계 무선 충전 시장 규모가 400억 달러에 가까워짐에 따라 자기 정렬은 프리미엄 기능이 아닌 기본 기대 사항이 될 것입니다. 교대 극 배열부터 페라이트 쉴드, 신용 카드와의 상호 작용에 이르기까지 무선 충전 자석의 작동 방식을 이해하면 소비자와 엔지니어가 정보에 입각한 제품 결정을 내리고 잘못 정렬되거나 품질이 낮거나 인증되지 않은 구현의 일반적인 함정을 피할 수 있습니다.
